Новинки WINSTAR

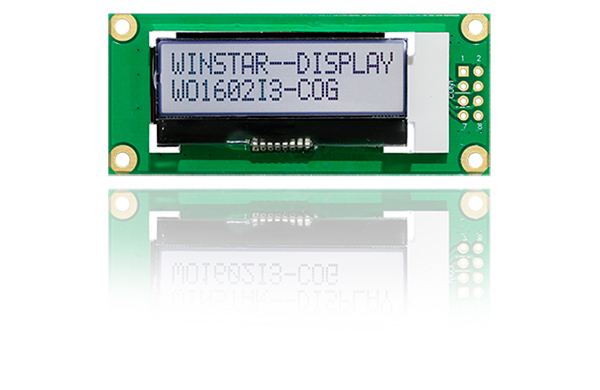

WO1602I3/WO1602I5: 16x2 COG LCD дисплей с платой.
WO1602I3/WO1602I5 - монохромные символьные COG ЖК-модули, которые размещены на плате, с разрешением 16x2 пикселей. Данный ЖК-модуль работает на базе контроллера IC ST7032i с поддержкой I2C интерфейса. Преимущество WO1602I3/WO1602I5 заключается в том, что дисплей идет на печатной плате с отверстиями, для наиболее надежной и простой фиксации в продукции клиента. На выбор доступны 3 модели с различными размерами шага разъема: 2,54мм, 1,0мм и 0,5мм.
Напряжение питания логики дисплея WO1602I3 (VDD) 3.3V, а у дисплея WO1602I5 - 5V; 1/16 рабочий цикл, 1/5 BIAS. Рабочая температура модуля: -20° до +70°, с температурой хранения -30° до +80°. В настоящее время дисплеи WO1602I3/WO1602I5 доступны в варианте "позитивный FSTN с трансфлективным поляризатором и белой LED подсветкой". Возможны версии с подсветкой другого цвета.
Разрешение: 16 символов, 2 линии.
Габариты: 66.0x28.0x9.3mm
Видимая область: 40.0x9.98mm
Активная область: 38.0x7.98mm
Размер пикселя: 0.36x0.43mm
Шаг пикселя: 0.41x0.48mm
Размер символов: 2.00x3.79mm
Шаг расположения символов: 2.40x4.19mm
Тип LCD: FSTN Позитивный Трансфлективный.
Метод напряжения: 1/16 , 1/5 Bias
Угол обзора: на 6 часов.
Тип подсветки: LED, Белый.
Интерфейс: I2C
IC: ST7032i

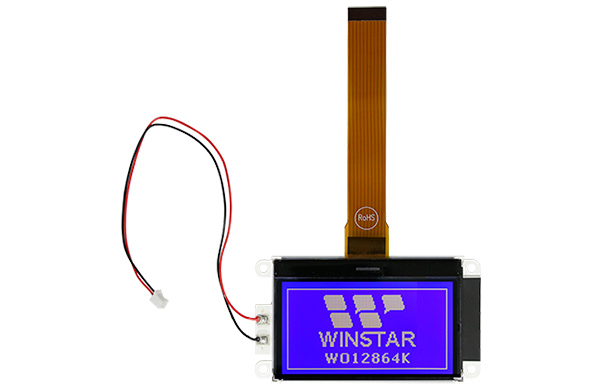

Графические COG LCD дисплеи WO12864K и WO12864K1
WO12864K и WO12864K1 - монохромные символьные COG ЖК-модули с разрешением 128x64 пикселей. Данные дисплеи имеют встроенный ST7565 контроллер IC c поддержкой интерфейсов: параллельного 6800/8080 8-Бит и 4-х жильного SPI интерфейса. Напряжение питания дисплея 3V (напряжение под нагрузкой VOP - 9.5V), 1/65 рабочий цикл. Рабочая температура модуля: -20° до +70°, с температурой хранения -30° до +80°. В настоящее время дисплеи WO12864K и WO12864K1 доступны в варианте "негативный STN с синим трансмиссивным поляризатором и белой LED подсветкой". Возможны версии с подсветкой другого цвета.
WO12864K - версия с отрицательным напряжением (контроллер IC ST7565V).
WO12864K1 - версия с положительным напряжением (контроллер IC ST7565P).
Разрешение: 128x64
Габариты: 89.7x49.8x6.0mm
Видимая область: 66.8x35.5mm
Активная область: 63.98x31.98mm
Размер пикселя: 0.48x0.48mm
Шаг пикселя: 0.50x0.50mm
Тип LCD: STN Негативный, Синий Трансфлективный.
Метод напряжения: 1/65 duty , 1/9 Bias
Угол обзора: на 6 часов.
Тип подсветки: LED, Белый.
Интерфейс: 8080, 6800, SPI
IC: ST7565

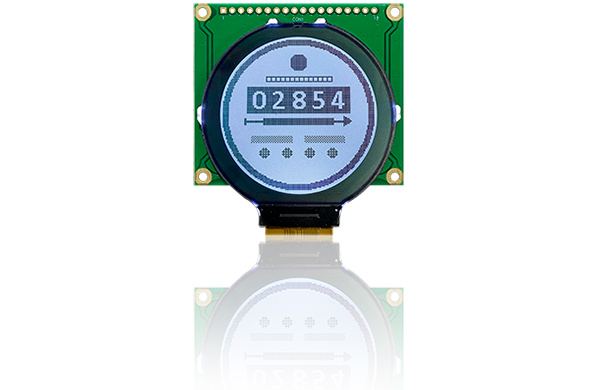

Круглый графический COG STN дисплей с платой - WO128128A2.
WO128128A2 - круглый графический COG ЖК-модуль с разрешением 128x128 пикселей, который размещен на плате. Данный дисплей имеет встроенный ST75161 контроллер IC c поддержкой интерфейсов: параллельного 6800/8080 8-Бит, I2C и 3-х/4-х жильного SPI интерфейса. Напряжение питания дисплея 2.7~3.3V (типичное значение 3V), 1/136 рабочий цикл, 1/12 BIAS. Преимущество WO128128A2 заключается в том, что дисплей идет на печатной плате с отверстиями для наиболее надежной и простой фиксации в продукции клиента. На выбор доступны 3 модели с различными размерами шага разъема: 2,54 мм, 1,0 мм и 0,5 мм.
Рабочая температура модуля: -20°до +70°, с температурой хранения -30° to +80°. В настоящее время WO128128A2 доступен в варианте "позитивный FSTN с трансфлективным поляризатором и белой LED подсветкой". Возможны версии с подсветкой другого цвета.
Разрешение: 128x128
Габариты: 60.0x62.79x8.6mm
Видимая область: 42.0x42.0mm
Активная область: 44.0x44.0mm
Размер пикселя: 0.308x0.308mm
Шаг пикселя: 0.310x0.310mm
Тип LCD: FSTN Позитивный Трансфлективный.
Метод напряжения: 1/136 Duty,1/12 Bias
Угол обзора: на 6 часов.
Тип подсветки: LED, Белый.
Интерфейс: 8080, 6800, SPI, I2C
IC: ST75161

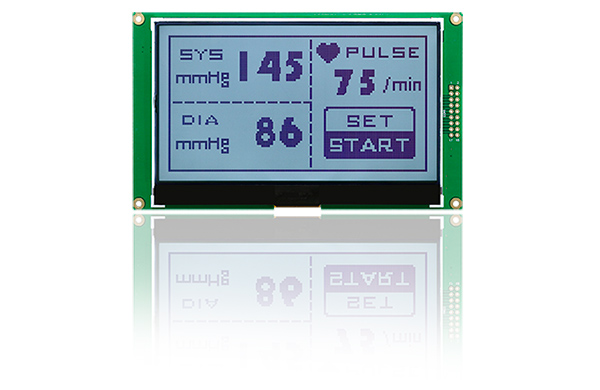

Графический COG STN дисплеи с платой - WO240128B2.
WO240128B2 - графический COG ЖК-модуль с разрешением 240x128 пикселей, который размещен на плате. Данный дисплей имеет встроенный ST7586S контроллер IC c поддержкой интерфейсов: параллельного 6800/8080 8-Бит, I2C и 3-х/4-х жильного SPI интерфейса. Напряжение питания дисплея 3.3V, 1/128 рабочий цикл, 1/12 BIAS.
Преимущество WO240128B2 заключается в том, что дисплей идет на печатной плате с отверстиями для наиболее надежной и простой фиксации в продукции клиента. На выбор доступны 3 модели с различными размерами шага разъема: 2,54 мм, 1,0 мм и 0,5 мм. Также доступна версия с 5V напряжением питания дисплея.
Рабочая температура модуля: -20° до +70°, с температурой хранения -30° до +80°. В настоящее время WO240128B2 доступен в варианте "позитивный FSTN с трансфлективным поляризатором и белой LED подсветкой". Возможны версии с подсветкой другого цвета.
Разрешение: 240x128
Габариты: 140.0x84.0x9.7mm
Видимая область: 114.0x64.0mm
Активная область: 107.98x57.58mm
Размер пикселя: 0.43x0.43mm
Шаг пикселя: 0.45x0.45mm
Тип LCD: FSTN Позитивный Трансфлективный.
Метод напряжения: 1/128Duty，1/12Bias
Угол обзора: на 6 часов.
Тип подсветки: LED, Белый.
Интерфейс: 6800, 8080, SPI
IC: ST7586S

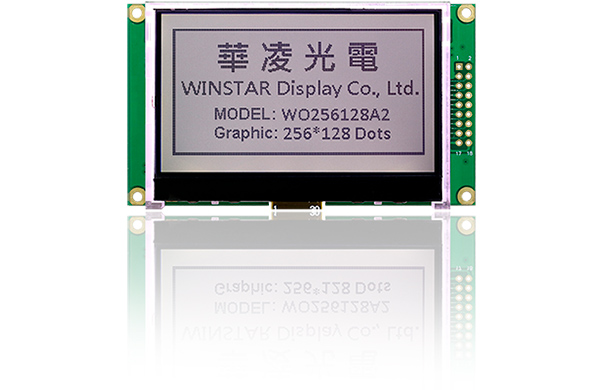

Графический COG STN дисплеи с платой - WO256128A2.
WO256128A2 - графический 2.9” дюймовый COG ЖК-модуль с разрешением 256x128 пикселей, который размещен на плате. Данный дисплей имеет встроенный ST75256 контроллер IC с поддержкой 6800 8-бит, 8080 8-бит, а так же I2C и четырехжильного SPI интерфейса.
Напряжение питания дисплея 3.3V, 1/128 рабочий цикл, 1/12 BIAS. Преимущество WO256128A2 заключается в том, что дисплей идет на печатной плате с отверстиями для наиболее надежной и простой фиксации в продукции клиента. На выбор доступны 3 модели с различными размерами шага разъема: 2,54 мм, 1,0 мм и 0,5 мм. Также доступна версия с 5V напряжением питания дисплея.
Рабочая температура модуля: -20° до +70°, с температурой хранения -30° до +80°. В настоящее время WO256128A2 доступен в варианте "позитивный FSTN с трансфлективным поляризатором и белой LED подсветкой". Возможны версии с подсветкой другого цвета.
Разрешение: 256x128
Габариты: 93.0x54.0x9.5mm
Видимая область: 70.7x38.8mm
Активная область: 66.54x33.26mm
Размер пикселя: 0.24x0.24mm
Шаг пикселя: 0.26x0.26mm
Тип LCD: FSTN Позитивный Трансфлективный.
Метод напряжения: 1/128 Duty, 1/12 Bias
Угол обзора: на 6 часов.
Тип подсветки: LED, Белый.
Интерфейс: 6800, 8080, SPI, I2C
IC: ST75256
2 октября 2020 г.
