Приборные корпуса GAINTA.

GAINTA производит как широкую линейку стандартных корпусов, так и заказные модели по спецификации заказчика для электрической и электронной техники. Модельный ряд корпусов GAINTA составляет более 1000 моделей из поликарбоната, ABS-пластика, стекловолокна и алюминия, корпуса для различной радиоэлектронной аппаратуры (РЭА), корпуса для настольных и портативных измерительных устройств, пультов управления, встраиваемых блоков и модулей.

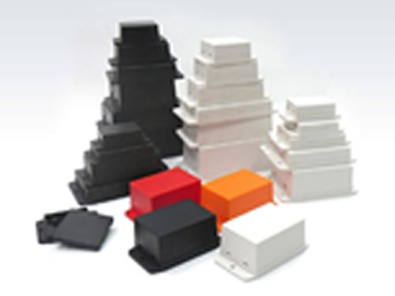

Корпуса с фланцами NUB

Пластиковые корпуса для общего применения. Корпуса оснащены фланцами для настенного монтажа или монтажа по месту установки. Защёлки на крышке крепко фиксируется с основанием, что обеспечивает лучшую герметичность.
- Цвета: белый, черный, оранжевый, красный.
- Жаростойкий ABS пластик UL94-HB и UL-94VO.
- Подходящий диаметр кабеля 3-6 мм для кабельного вывода.

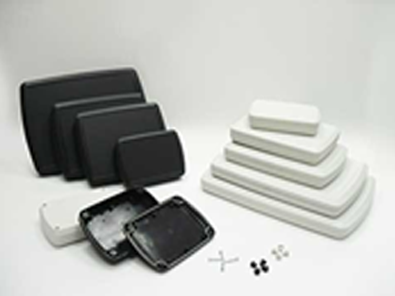

Приборные корпуса PL29xx

Пластиковые корпуса высотой всего 30мм предназначенные для применения в портативных, настольных или настенных электронных приборах. На корпусе имеется технологическое углубление для наклеивания мембранной клавиатуры, либо для установки ЖК или сенсорных дисплеев диагональю 4.3, 5.7, 7, 8.4 или 10.4 дюйма.
Производство осуществляется из сверхпрочного ABS пластика UL94-V0 светло-серого цвета или из более термостойкого UL94-HB черного цвета.

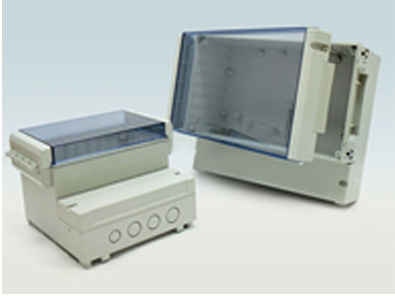

Герметичные корпуса DCxxxCBUNO

Корпуса специально разработаны для производства устройств мониторинга, сигнализации или управления процессами. Внутреннее пространство конструктивно разделено на два отсека, каждый из которых имеет собственную крышку. В основном отсеке возможно размещать любые модули, для этого имеются отлитые направляющие и втулки. В нижнем отсеке удобно расположить всю необходимую коммутацию, предусмотрена инсталляция гермовводов.
- Герметизация IP65.
- Материал: ABS UL94-HB
- Светло-серый цвет и прозрачная крышка.
- Рабочая температура: от -20°С до 100°С

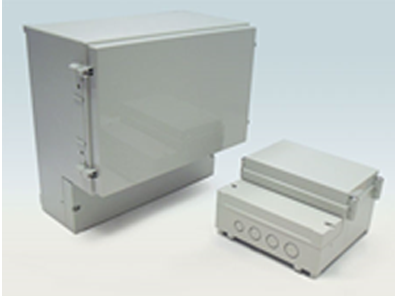

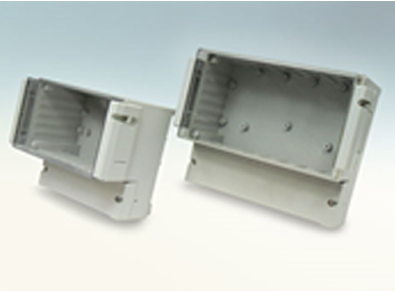

Герметичные корпуса DCxxxLGNO

Корпуса имеют два раздельных отсека для размещения коммутации и компонентов. Каждый отсек оборудован собственной крышкой.
Внутри корпусов отлиты направляющие и стойки для вертикального или горизонтального размещения печатных плат, а также технологические метки для установки гермовводов.
Герметизация по стандарту IP65 обеспечивается за счет применения неопренового уплотнителя.
- Материал: ABS UL94-HB
- Светло-серый цвет.
- Рабочая температура: от -20°С до 100°С

Герметичные корпуса DCxxxCBU

Герметичные двухсекционные корпуса с защитой IP65.
Корпус выполнен из сверх прочного пластика, имеет две секции и оснащен съемными петлями для оперативного доступа в главный отсек.
Внутри отлиты специальные нарпавляющие и стойки для вертикальной либо горизонтальной установки печатных плат.
- Материал: ABS UL94-HB и поликарбонат.
- Светло-серый цвет и прозрачная крышка.
- Рабочая температура: от -20°С до 100°С

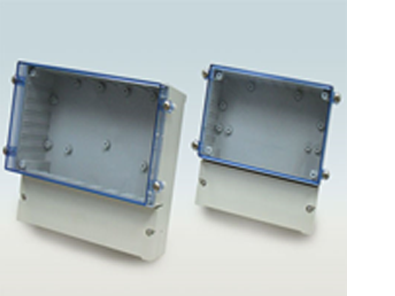

Герметичные корпуса DCxxxCUL

Герметичные двухкамерные корпуса с неопреновым уплотнителем – IP65. Корпус оснащен специальными петлями и замками для легкого доступа к инсталлированным элементам. Внутри корпусов имеются литые направляющие и стойки для вертикального и горизонтального монтажа печатных плат.
- Материал: ABS и поликарбонат UL94-V0
- Светло-серый цвет и прозрачная крышка.
- Рабочая температура: от -40°С до 120°С

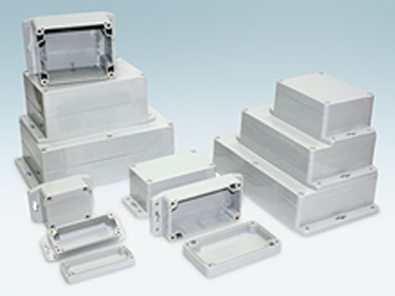

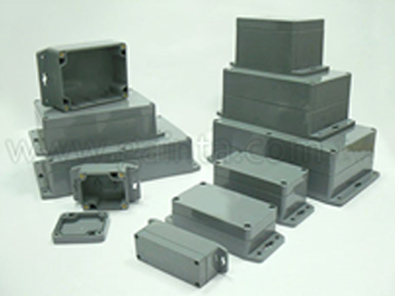

Корпуса с фланцами G3xxMF

Корпуса со специальными монтажными фланцами на основании.
Соединение основания и крышки выполнено по технологии «выступ-паз», что вкупе с неопреновым уплотнителем обеспечивает отличную герметизацию корпуса. Монтажные отверстия корпуса G300MF рассчитаны под болты М3. Остальные корпуса серии крепятся болтами М4. Внутри всех корпусов имеются специальные направляющие для вертикального размещения печатных плат, а также отлиты стойки с запрессованными латунными втулками для горизонтального монтажа печатных плат.
- Материал: ASB пластик Защита: IP65 (IEC 529) и NEMA 4
- Темно-серый цвет.
- Рабочая температура: от -20°С до 80°С

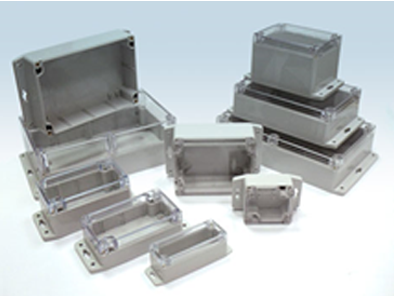

Корпуса с фланцами и прозрачной крышкой G2xxCMF

Надежная герметизация обеспечивается неопреновым уплотнителем, размещенным в соединении корпуса и крышки типа «выстут - паз».
Прозрачные крышки обеспечивают отличный визуальный доступ к содержимому изделия.
Монтажные отверстия корпуса G200CMF рассчитаны под болты М3. Остальные корпуса серии крепятся болтами М4.
Внутри корпусов имеются направляющие для вертикального размещения печатных плат, а также литые стойки с запрессованными латунными втулками для горизонтального монтажа печатных плат.
- Материал: поликарбонат.
- Прозрачная крышка.
- Светло-серый цвет основания.
- Рабочая температура: от -40°С до 120°С

Корпуса с фланцами G2xxMF

Герметичные корпуса из поликарбоната. Основания корпусов оснащены монтажными фланцами. Защита от пыли и влаги IP65 (IEC 529) и NEMA 4. Герметизация обеспечивается неопреновым уплотнителем, размещенным в соединении корпуса и крышки типа «выступ - паз». Монтажные отверстия корпуса G200MF рассчитаны под болты М3. Остальные корпуса крепятся болтами М4.
Внутри корпусов имеются направляющие для вертикального размещения печатных плат, а также литые стойки с запрессованными латунными втулками для горизонтального монтажа печатных плат.
- Светло-серый цвет.
- Рабочая температура: от -40°С до 120°С

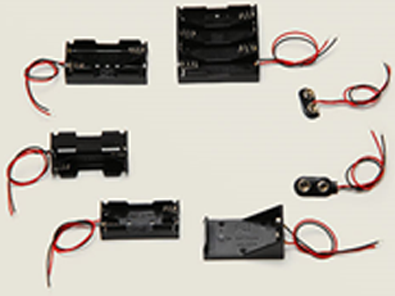

Держатели батарей AA, AAA и 9V

Пластиковые корпусные держатели для одной батарейки 9V, для двух батареек AA или AAA и для четырех батареек AA или AAA. Держатели поставляются с качественными проводами AWG26 длиной 150мм.
- Корпус изготовлен из полипропилена.
- Отвечает требованиям спецификации RoHS

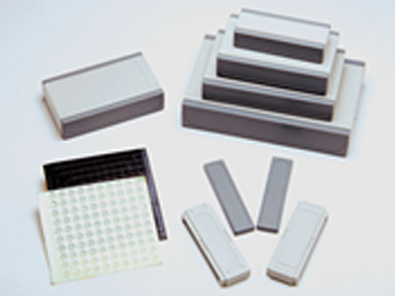

Настольные пластиковые корпуса G18xx

Практичные корпуса с защелкивающейся конструкцией сокращает время сборки продукта. Четыре внутренних направляющих могут использоваться для установки плат. Корпуса идеально подходят для производства настольных приборов, телекоммуникационных и сетевых устройств.
- Материал: высокопрочный ABS UL94-HB
- Крышка и основание светло-серого цвета, передняя и задняя панели темно-серые.

Алюминиевые корпуса с защитой от электромагнитных помех

Литые алюминиевые корпуса серии HQ0xxEMS комплектуются герметизирующими прокладками обеспечивающие класс защиты от проникновения пыли и влаги IP67, а также дополнительными экранирующими прокладками для защиты от электромагнитных и радио помех.
Материал: алюминиевый сплав ADC-12 (по спецификации японского стандарта JIS).
Отверстия для крепления к стене и крепежные элементы крышки расположены за пределами внутренней полости корпуса, что обеспечивает надежную герметизацию.
Для крепления крышки к корпусу, в комплект входят винты М4 из нержавеющей стали с потайной головкой.
Корпус может быть окрашен порошковой краской светло-серого или черного цвета. Для указания цвета необходимо просто добавить соответствующий суффикс к обозначению корпуса: «LG» для светло-серого цвета, «BK» для черного цвета.
Силиконовая прокладка вдоль линии соединения крышки и корпуса обеспечивает степень защиты от пыли и влаги IP67 (суффикс «S»).
С помощью проводящей прокладки достигается полная защита от электромагнитных помех (суффикс «EMS»).

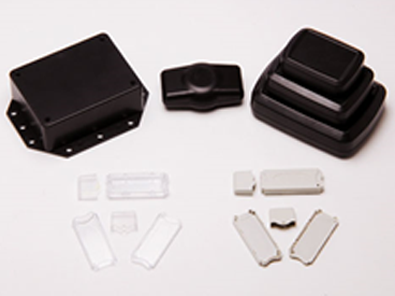

Портативные корпуса G19xx

Пластиковые корпуса предназначенные для производства карточных считывателей, беспроводных или USB запоминающих устройствах. Корпус G1901G (или G1901C) идеально подходит для запоминающих устройств с интерфейсом USB.
Корпус G1905 – коробка с внешними крепежными фланцами для монтажа на стену или место установки.
Корпуса G1903, G1906, G1908, G1910 – идеально подходят для электронных брелоков.
- Материал корпуса G1901C: прозрачный поликарбонат.
- Материал корпусов G1901G, G1905: высокопрочный ABS (UL94-HB).
- Материал корпусов G1903, G1906, G1908, G1910: огнеупорный ABS (UL94-V0).

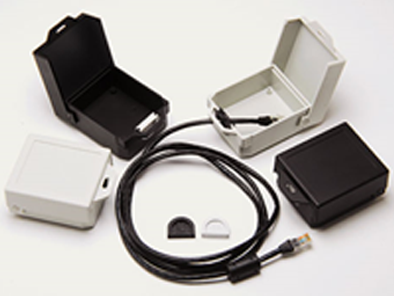

Приборные корпуса GH

Монтажные пластиковые корпуса GH идеально подходят для телекоммуникационных устройств, устанавливаемых как внутри, так и снаружи помещений.
Защелкивающаяся конструкция позволяет легко закрывать или открывать корпус без использования специального инструмента.
Отлиты четыре внутренних стойки для установки печатных плат.
- Материал: высокопрочный ABS UL94-HB
- Цвет: светло-серый или черный.

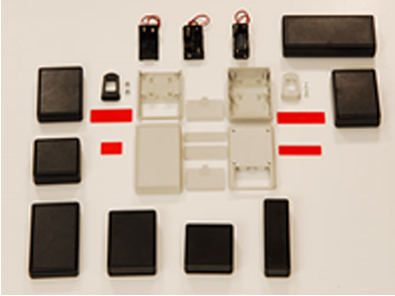

Портативные корпуса G5xx B

Корпуса изготовлены из высокопрочного ABS UL94-HB пластика светло-серого или черного цвета. Идеально подходят для устройств дистанционного управления, медицинских устройств, научных приборов, и коммуникационного оборудования. Корпуса G517, G528 имеют батарейный отсек для двух батарей типа «ААА». Также можно использовать держатель батарей «GSN-42-1PP» с проводами длиной 150 мм.
G519, G529, G537 имеют батарейный отсек, предназначенный либо для 9-Вольтовой батарейки, либо для двух батарей типа «АА». Также можно использовать держатели батарей «GSN-32-2PP» (две батарейки «АА»), или «GSN-9V-1A» (9-Вольтовая батарейка) с проводами длиной 150 мм.
Доступна модификация с прозрачной боковой панелью (ИК диапазон).
К корпусам G512, G515, G517, G519, G521, G526, G528, G529, G537, G539 подходят клипсы «G900B CLIP» (черная), или «G900G CLIP» (серая).

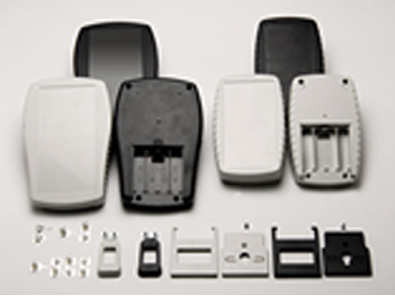

Портативные корпуса G5xx A

Пластиковые корпуса для ручных, переносных приборов с площадью для выреза под дисплей или клавиатуру. Изготавливаются из высококачественного ABS пластика. Для заказа доступны корпуса черного или серого цвета
Вместе с корпусами возможно заказать дополнительное оборудование:
- G0310 - контакты для батарей 2AA
- G0312 - контакты для батарей 4AA
- G900x - комплект клипсы для крепления на пояс черного или серого цвета.
- G858xTS - комплект настольной подставки черного или серого цвета.

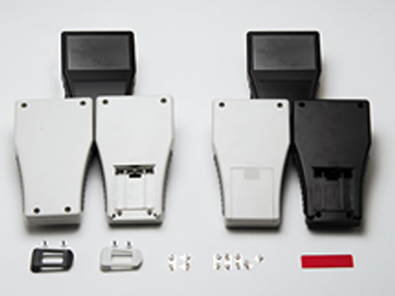

Портативные корпуса G808

Практичные корпуса для ручных переносных приборов из высококачественного ABS пластика. Материал: ABS пластик
Цвета: серый, черный.
Для данного корпуса возможно использовать дополнительные комплекты:
- G808-4AAA - комплект контактов для батареек типа 4 ААА
- G808-2AAA - комплект контактов для батареек типа 2 ААА
- G900B, G900G - крепления на пояс.
- G939TP - красная прозрачная панель.

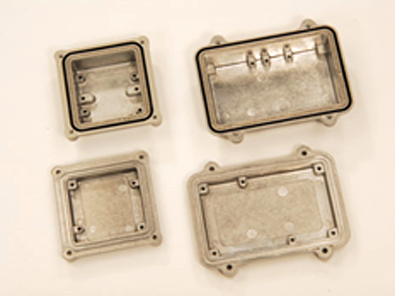

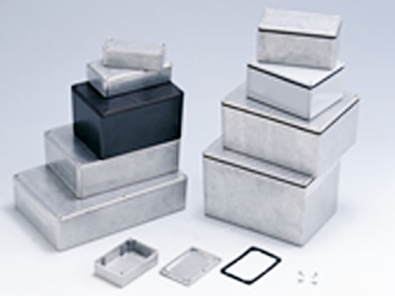

Литые корпуса Bxxx

Литые алюминиевые корпуса. Корпуса BS поставляются с дополнительными герметизирующими прокладками, которые обеспечивают класс защиты от проникновения пыли и влаги до IP66. материал: алюминиевый сплав ADC-12;
Отделка: натуральный алюминиевый цвет.
Отверстия для винтов в корпусе и крышке.
Корпус комплектуется винтами М3.5 из нержавеющей стали с потайными головками для установки крышки.
При использовании уплотнительных прокладок обеспечивается класс защиты от пыли и влаги IP66 (серия BS).

Портативные корпуса G1390

Корпуса из ударопрочного пластика с отсеком для пальчиковых батареек, предназначены для производства в портативных устройствах, пультах управления, измерительных приборах и другого переносного оборудования. Сделаны из ударопрочного пластика.
На выбор представлены серые и черные корпуса.
Для заказа доступен комплект контактов «G0312» для питания от батареек «AA».
