Графики зависимостей для материала P2

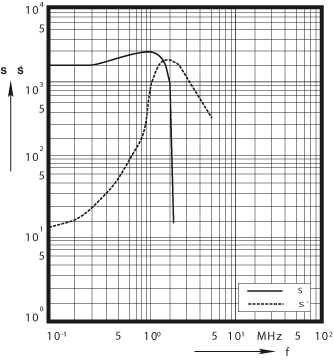

Зависимость комплексной проницаемости от частоты (измерено для кольцевого сердечника T29, B≤0,25мТ)

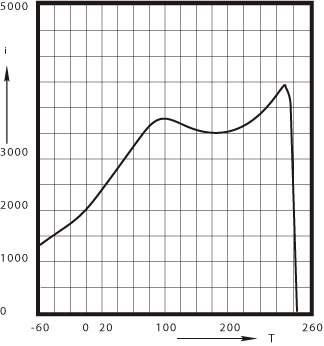

Зависимость начальной проницаемости µi от температуры (измерено для кольцевого сердечника T29, B≤0,25мТ)

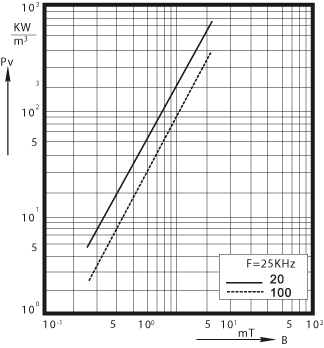

Зависимость относительных потерь в сердечнике от магнитной индукции по переменному току (измерено для кольцевого сердечника T29)

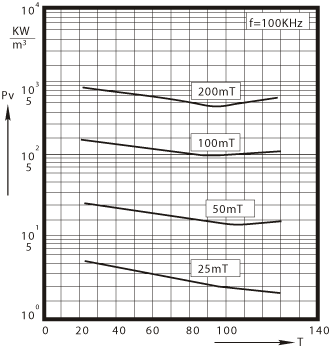

Зависимость относительных потерь в сердечнике от температуры (измерено для кольцевого сердечника T29)

Динамическая кривая намагничивания (типовые значения, f=10кГц, T=25°C)

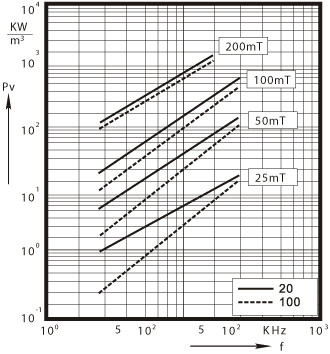

Зависимость относительных потерь в сердечнике от частоты (измерено для кольцевого сердечника T16)
