Графики зависимостей для материала HQ2K

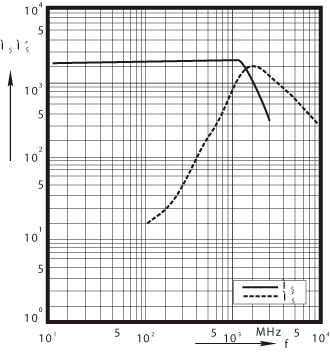

Зависимость комплексной проницаемости от частоты (измерено для кольцевого сердечника T10, B≤0,25мТ)

Зависимость комплексной проницаемости от частоты (измерено для кольцевого сердечника T10, B≤0,25мТ)

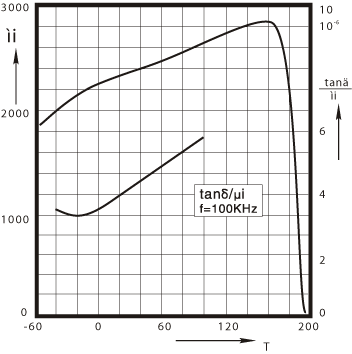

Зависимость проницаемости от температуры (измерено для сердечника P&RM, B≤0,25мТ, µi=2300)

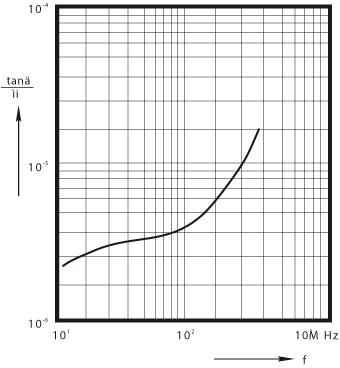

Зависимость относительного тангенса угла потерь tan?/µi от частоты (измерено для кольцевого сердечника T29)

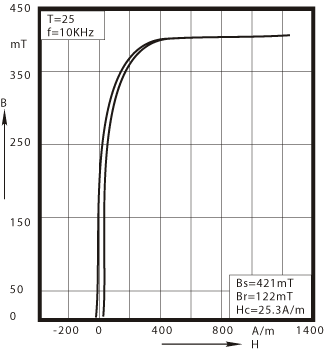

Динамическая кривая намагничивания (типовые значения, f=10кГц, T=25°C)

Динамическая кривая намагничивания (типовые значения, f=10кГц, T=25°C)
