Новая линейка индуктивностей от компании ABC

Компания ABC ATEC приступила к созданию собственного производства LTCC-компонентов, запуск которого запланирован на 2025 год.

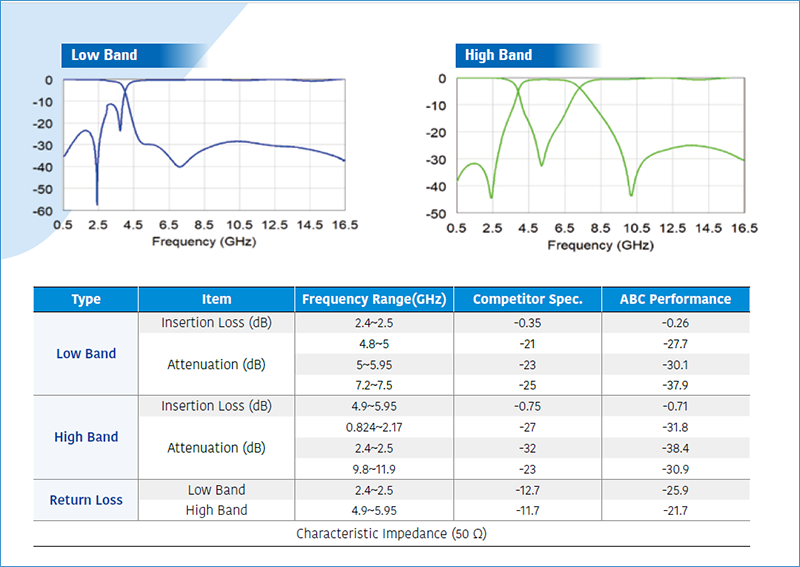

Устройства с технологией низкотемпературного совместного обжига керамики (LTCC) представляют собой многослойные конструкции, изготовленные из керамических материалов. Технологические процессы включают лазерное сверление для создания отверстий, заполнение их металлическим раствором для обеспечения соединений между слоями, трафаретную печать рисунков на основе схемы, укладку слоев соответствующим образом и спекание при температуре 850~900°C для получения небольших и компактных компонентов.

Эта технология позволяет интегрировать несколько пассивных компонентов (катушки индуктивности, конденсаторы и т.д.) в одно небольшое устройство, которое подходит для тонкой и легкой бытовой электроники.

В то же время керамические материалы обладают высокой добротностью на высоких частотах, что подходит для устройств беспроводной связи, таких как GPS, Bluetooth, WiFi, мобильные телефоны 5G

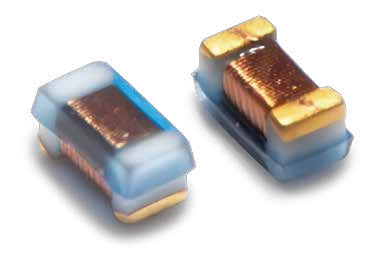

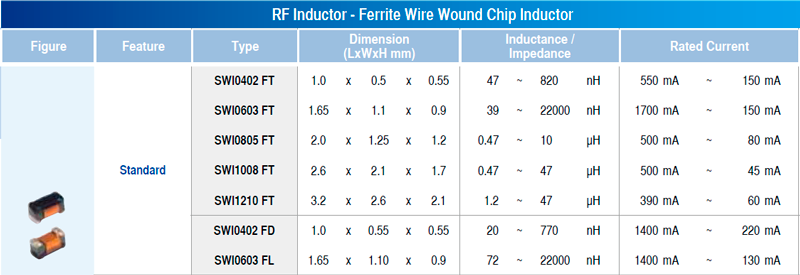

• Доступны керамические и ферритовые сердечники
• Широкий диапазон индуктивности с допуском 2%
• Малый размер, вплоть до 0201
• Высокая частота собственного резонанса и лучшая добротность

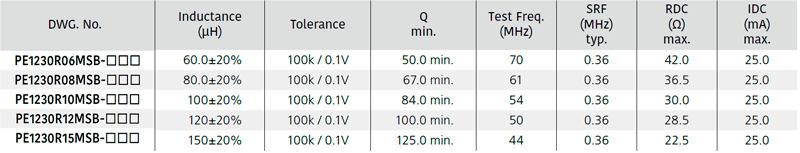

Характеристики силовых чип-индуктивностей ABC серии PE1230 включают низкий профиль (высота 2,5 мм), низкий DCR и высокий номинальный ток (до 42 А), что подходит для систем питания и модулей регуляторов напряжения.

• Размеры (mm): 11.8x8.0x2.5
• Индуктивность (nH): 60~150
• Номинальный ток (A): 22.5~42

Изделие изготавливается полностью в автоматическом режиме, в отличие от существующих в промышленности сборочных конструкций, которые имеют проблему с зазорами, вызванную сложностью копланарного ламинирования, поскольку структура сборки требует, чтобы сердечник и медная полоса были уложены последовательно снизу вверх.
В серии PE1230 используется технология формования сердечника для уменьшения зазора, а цельная конструкция обеспечивает миниатюризацию и надежность изделия.

Цельноформованная структура

Медная плоская часть вставляется в сердечник

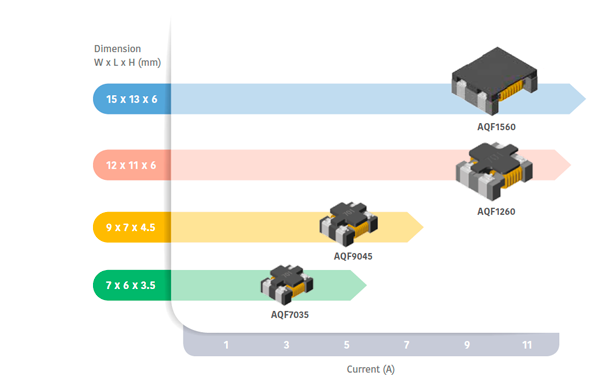

Синфазные дроссели AQF предназначены для подавления синфазных помех в линиях электропитания для соответствия требованиями стандарта CISPR-25.

Особенности серии AQF:

• Высокий синфазный импеданс (до 3000Ω)
• Высокий номинальный постоянный ток (до 10А)
• Низкий профиль
• Соответствует стандарту AEC_Q200, подходит для применения в автомобилестроении.

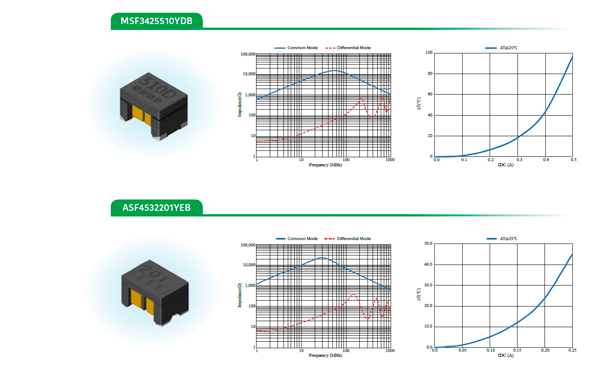

Синфазные дроссели серий ASF и MSF от компании ABC производятся нескольких размеров (4532 / 3425 / 3225) и могут использоваться в различных автомобильных системах, таких как CAN-FD, CAN-BUS и Ethernet, при этом они соответствуют всем отраслевым стандартам.

Технология автоматического производства и намотки отвечает самым высоким требованиям. Это обеспечивает стабильность и сохранение плоскостности катушек на потяжении всего производственного процесса.

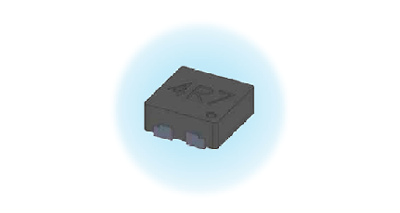

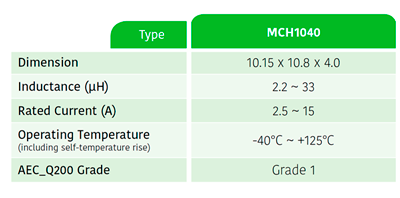

Литые силовые экранированные индуктивности серии MCH1040 подходят для высокотемпературных сред (до 125°C).

Конструкция, получаемая методом PIM (порошковое литье) позволяет более плотно закрыть катушку, уменьшая образование зазоров и обеспечивая преимущества низкого сопротивления, высокого тока и высокого насыщения.

Серия MCH1040 представляет собой индуктивность из двух катушек с магнитной связью таким образом, что магнитный поток, создаваемый одной катушкой, индуцирует напряжение в другой катушке. Такая магнитная связь обеспечивает передачу энергии между катушками, что является ключевым компонентом в различных электронных схемах, в частности, в преобразователях, фильтрах и импульсных источниках питания.

Применение:

• DC-DC преобразователи
• Источники питания
• Освещение
• Фильтрующие схемы

Серия экранированных силовых индуктивностей MCU пополнилась типоразмерами 1277, 1255, 1040, 1060, 6045, и 7045.

По сравнению с традиционными чип-индукторами серия MCU имеет усиленную структуру с высокой надежностью, места пайки проводов защищены от короткого замыкания, что повышает стабильность автоматического производства, а ферритовый сердечник обеспечивает высокое значение индуктивности до 680uH, что делает его подходящим для DC-DC преобразователей, импульсных источников питания и фильтрующих цепей в автомобильных преобразователях энергии и соответствующих модулях.

Применение:

• DC-DC преобразователи
• Источники питания
• Освещение
• Фильтрующие схемы
